刻蚀剖面 Etch Cross-section

点击量:272 日期:2023-08-09 编辑:硅时代

刻蚀剖面指的是被刻蚀图形的侧壁形状。有两种基本的刻蚀剖面:各向同性和各向异性刻蚀剖面。各向同性的刻蚀剖面是在所有方向上(横向和纵向)以相同的刻蚀速率进行刻蚀,导致被刻蚀材料在掩模下面产生钻蚀(见图)而形成的,这带来不希望的线宽损失。湿法化学腐蚀本质上是各向同性的,因而湿法腐蚀不用于亚微米器件制作中的选择性图形刻蚀。一些干法等离子体系统也能进行各向同性刻蚀。由于后续工艺步骤或者被刻蚀材料的特殊需要,也有一些要用到各向同性腐蚀的地方。

图1 湿法各向同性化学腐蚀

对于亚微米尺寸的图形来说,希望刻蚀剖面使各向异性的,即刻蚀只在垂直于硅片表面的方向进行(见图2),只有很少的横向刻蚀。这种垂直的侧壁使得芯片上可制作高密度的刻蚀图形。各向异性刻蚀对于小线宽图形亚微米器件的制作来说非常关键。先进集成电路应用上通常需要88到89度垂直度的侧壁。各向异性刻蚀大部分是通过干法等离子体刻蚀来实现的。表1图示了湿法和干法刻蚀后的几种剖面形状。

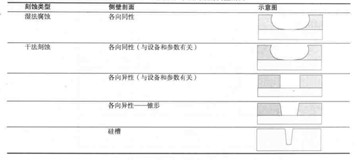

表1 湿法腐蚀和干法刻蚀的侧壁剖面

各向异性刻蚀的程度可以适度(较小的侧壁倾角)或高各向异性的(垂直的侧壁)。刻蚀剖面指的就是被刻蚀薄膜侧壁的形状。垂直的剖面是高的各向异性刻蚀的结果。各向异性特性通常有下面的公式给出:

上式中,RL,RV分别代表横向和纵向刻蚀速率。如果横向刻蚀速率为0,则将这种刻蚀工艺称为理想的各向异性(A=1)。反之,当A=0时则代表横向与纵向刻蚀速率相同。
