热电堆传感器
苏州硅时代电子专业的微纳技术团队,所开发的MEMS热电堆传感器具有性能好,良率高,可靠性好等优势,产品尺寸1.1*1.1mm,可满足各类TO-46封装。 热电堆传感器,是一种热释红外线传感器,它是由热电偶构成的一种器件。它在耳式体温计、放射温度计、电烤炉、食品温度检测等领域中,作为温度检测器件获得了广泛的应用。词条详细介绍了热电堆的组成基本单元--热电偶;并详细介绍热电堆的结构、工作原理、主要参数以及应用。
热电堆传感器参数
参数 规格 单位 测试条件
最小 典型 最大
芯片尺寸 1.17 * 1.17 mm2
有效面积 0.86 * 0.86 mm2
响应率 141.08 V/W 黑体温度=500K,1HZ,室温=25℃
探测率 1.82E08 cm·Hz1/2/W 黑体温度=500K,1HZ,室温=25℃
噪声等效功率 0.43 nW·Hz1/2 黑体温度=500K,1HZ,室温=25℃
电压响应 101.93 V·mm2/W 黑体温度=500K,1HZ,室温=25℃
热电堆电阻 190 210 230 室温=25℃
热电堆温度系数 0.077 %/℃
噪声电压 52 54 58 nV/Hz1/2 室温=25℃
时间常数 19 ms
视场角(FOV) 85 ° 50%信号响应下的角度
工作温度 -20~100
存储温度 -40~125



专业量产热电堆传感器芯片

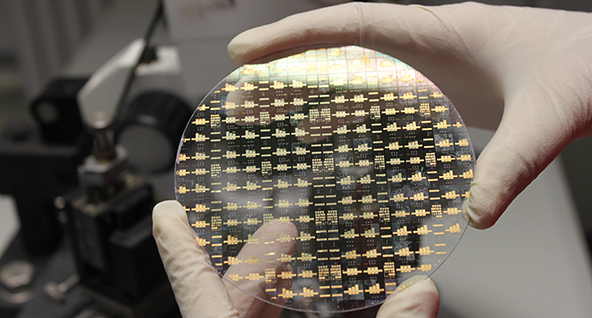

I. 热电堆传感器晶圆:

● 6英寸硅基热电堆芯片,单片晶圆芯片数量>1万颗
● 高可靠性热电堆芯片,电阻及响应时间优。

IV. 热电堆传感器芯片:

● 可大批量提供基于TO-46的热电堆传感器芯片
● 完整额温枪方案
● 可参观交流

II. 定制热电堆芯片:

● 可根据客户要求定制热电堆芯片
● 提供全套解决方案
● 最快十五天完成产品定制量产。

V. 更多产品细节:

● 请电话咨询交流
● 欢迎大订单客户咨询交流(10张mask以内)

III. 灵活的购买形式:

● 可批量、可定制
专业量产热电堆传感器芯片

I. 热电堆传感器晶圆:

● 6英寸硅基热电堆芯片,单片晶圆芯片数量>1万颗
● 高可靠性热电堆芯片,电阻及响应时间优。

IV. 热电堆传感器芯片:

● 可大批量提供基于TO-46的热电堆传感器芯片
● 完整额温枪方案
● 可参观交流

II. 定制热电堆芯片:

● 可根据客户要求定制热电堆芯片
● 提供全套解决方案
● 最快十五天完成产品定制量产。

V. 更多产品细节:

● 请电话咨询交流
● 欢迎大订单客户咨询交流(10张mask以内)

III. 灵活的购买形式:

● 可批量、可定制
