微纳加工氧化工艺目的-【硅时代】苏州纳米所微纳加工平台

点击量:1451 日期:2020-05-22 编辑:硅时代

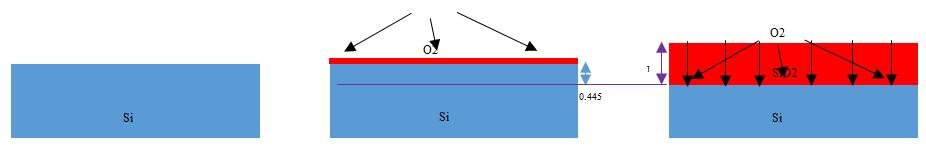

微纳加工氧化工艺是在高温下,衬底的硅直接与O2发生反应生成SiO2,后续O2通过SiO2层扩散到Si/SiO2界面,继续与Si发生反应增加SiO2薄膜的厚度,生成1个单位厚度的SiO2薄膜,需要消耗0.445单位厚度的Si衬底;

相对CVD工艺而言,氧化工艺可以制作更加致密的SiO2薄膜,有利于与其他材料制作更加牢固可靠的结构层,提高MEMS器件的可靠性。

同时致密的SiO2薄膜有利于提高与其它材料的湿法刻蚀选择比,提高刻蚀加工精度,制作更加精密的MEMS器件。

同时氧化工艺一般采用传统的炉管设备来制作,成本低,产量大,一次作业100片以上,SiO2薄膜一致性也可以做到更高+/-3%以内。
